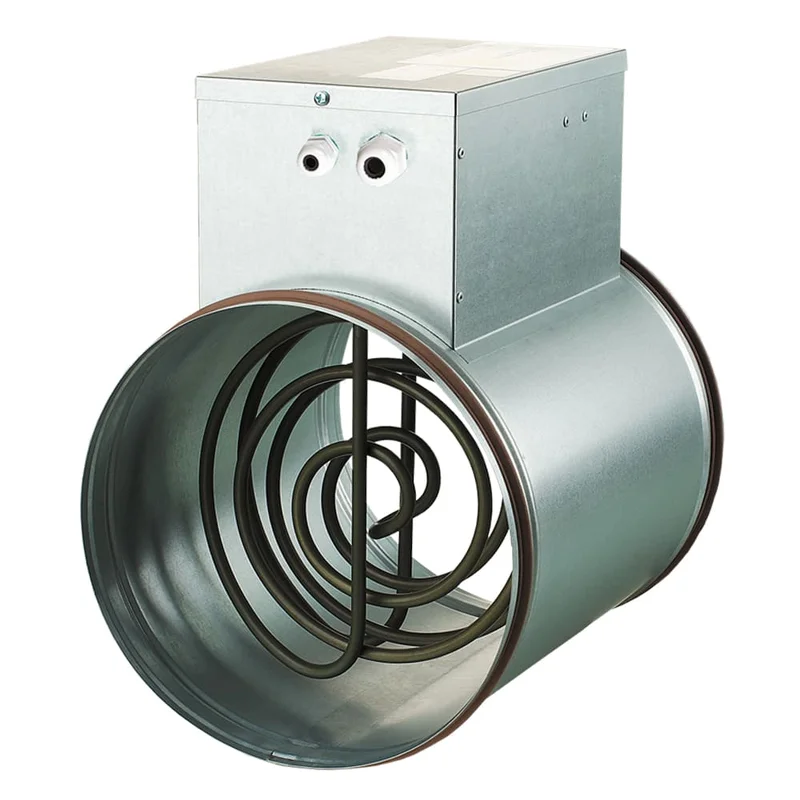

Le réchauffeur de conduit électrique NK est conçu pour fournir de l’air chaud dans un système de ventilation à conduit rond. Les appareils de chauffage sont utilisés dans les systèmes de chauffage, de ventilation et de climatisation de divers locaux.
Le boîtier et la boîte à bornes sont en acier galvanisé et les éléments chauffants sont en acier inoxydable. Les radiateurs sont équipés de joints en caoutchouc pour le raccordement aux conduits d’air.
Les radiateurs gainables NK sont équipés de deux thermostats de protection contre la surchauffe :
Protection de base à réarmement automatique avec température de fonctionnement de +50°. Après refroidissement, le thermostat ferme automatiquement le circuit de commande du chauffage.
Protection d’urgence à réarmement manuel (température de fonctionnement +90°). En cas de réponse, l’alimentation électrique du chauffage n’est autorisée qu’après un réarmement manuel d’urgence.
Les contacts du thermostat sont situés dans la boîte à bornes pour une connexion externe.
Chaque taille standard propose plusieurs options de capacité électrique. Une capacité plus élevée peut être obtenue en installant les radiateurs en série. Tous les appareils de chauffage triphasés sont équipés d’un raccordement en étoile.
Assemblage du chauffe-gaine électrique NK
La conception du radiateur garantit son montage sur des conduits ronds dans n’importe quelle position à l’aide de colliers. La direction du flux d’air doit correspondre à l’indicateur du filtre. Les réchauffeurs de conduits peuvent être installés dans n’importe quelle position, sauf avec l’unité de commande électrique en dessous pour éviter la pénétration de liquide et les courts-circuits dans les câbles.
L’assemblage sera réalisé de manière à permettre une répartition uniforme de l’air sur toute la section transversale.
Le filtre à air sera installé à lentrée du radiateur pour protéger les éléments chauffants de la contamination.
La distance minimale entre le radiateur et les autres éléments du système n’est pas inférieure à deux diamètres de connexion.
Les réchauffeurs de conduits sont conçus pour une vitesse de flux d’air minimale de 1,5 m/s et une température de fonctionnement maximale en sortie de 40°. Pour loption de contrôle de vitesse, assurez-vous quil y a un débit dair minimum à travers le radiateur.
L’alimentation électrique du radiateur sera désactivée si le ventilateur ne fonctionne pas.
